Zahnrad / Verzahnung erstellen

Mittels dieses Dialoges "Zahnrad erstellen" können Zahnräder, Verzahnungen und Rohlinge erstellt werden.

1. Menü und Symbolleiste

2. Der Dialog Zahnrad erstellen und die Verzahnungsarten

3. Erstellen eines Rohlings

4. Erstellen realistisch eines Zahnrads

5. Erstellen symbolisch eines Zahnrads

6. Verzahnen realistisch eines Zahnrads

7. Verzahnen symbolisch eines Zahnrads

8. Verzahnen realistisch und symbolisch eines Zahnrads

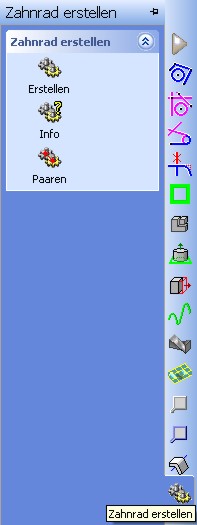

1. Menü und Symbolleiste

Menü  Symbolleiste Dialog

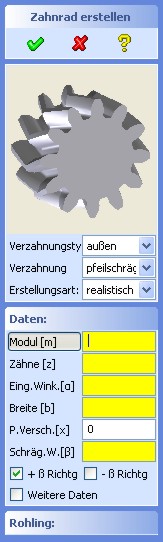

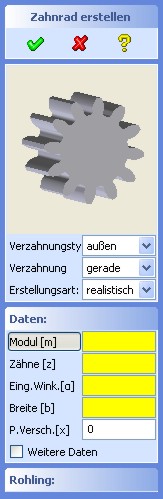

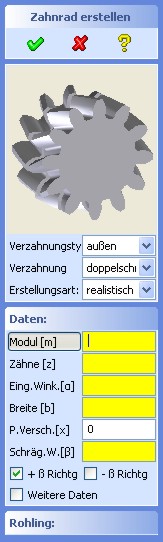

2. Der Dialog "Zahnrad erstellen" und die Verzahnungsarten

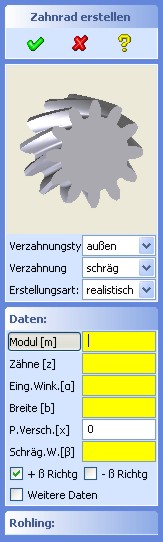

Verzahnungstyp: "außen"

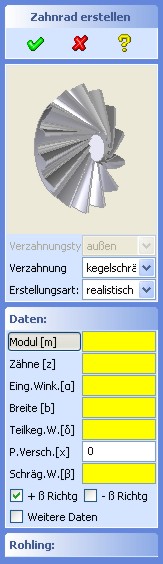

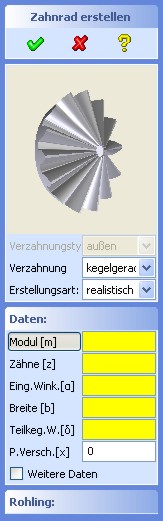

Verzahnungsart: "gerade", "schräg", "doppelschräg", "pfeilschräg", "kegelgerade", "kegelschräg"

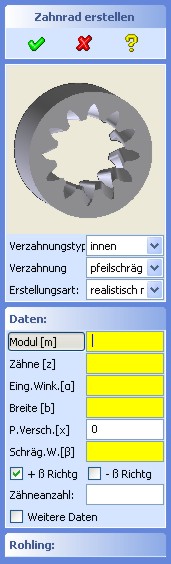

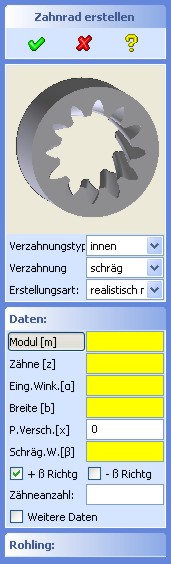

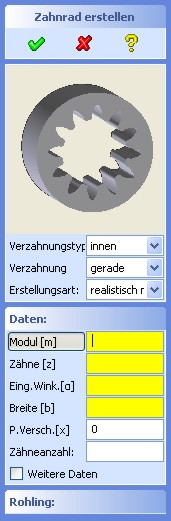

Verzahnungstyp: "innen" (Flankenprofil konkav)


Verzahnungsart: "gerade", "schräg", "doppelschräg", "pfeilschräg"

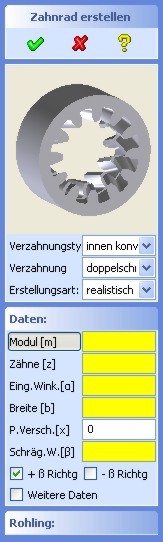

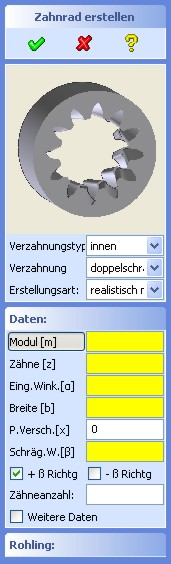

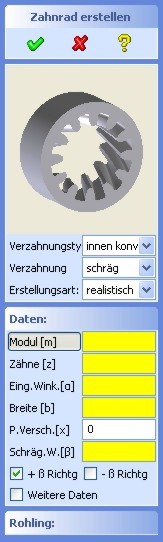

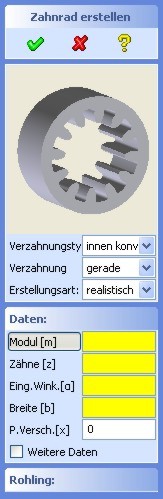

Verzahnungstyp: "innen konvex" (Flankenprofil konvex)

Verzahnungsart: "gerade", "schräg", "doppelschräg", "pfeilschräg"

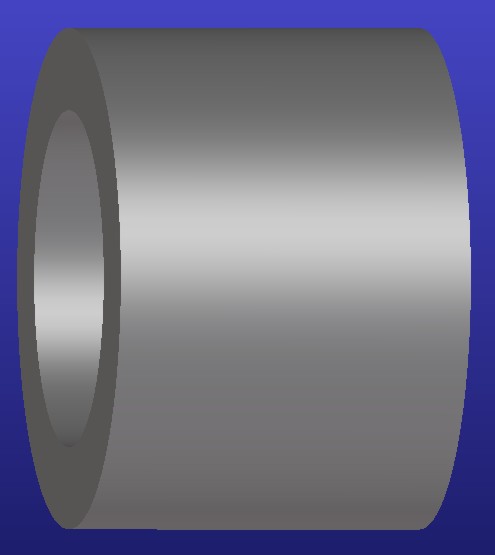

3. Erstellen eines Rohlings

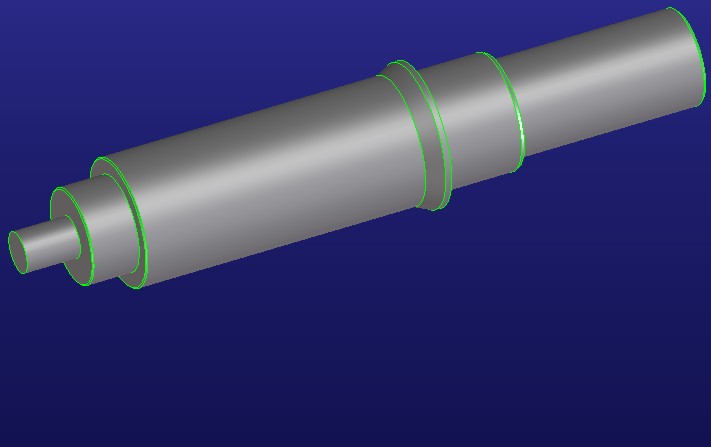

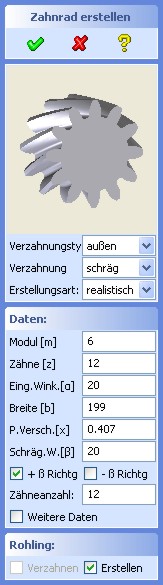

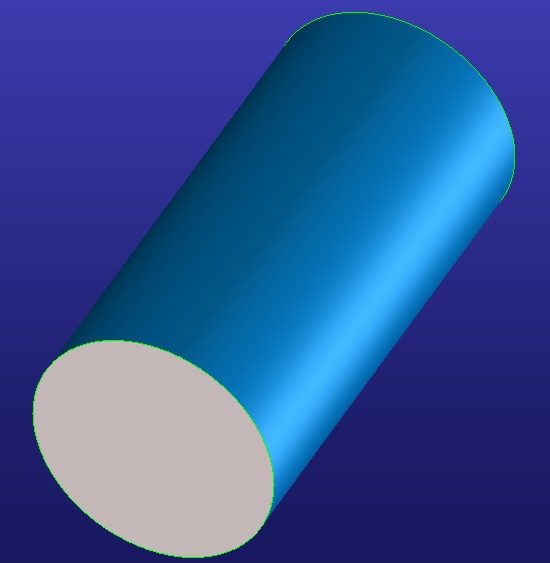

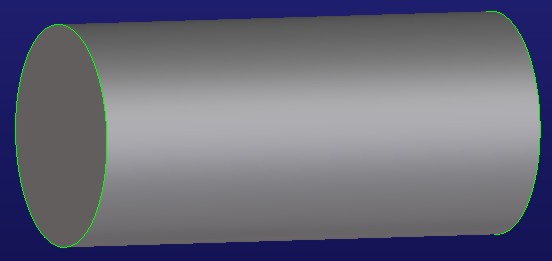

Rohling für Schrägverzahnung

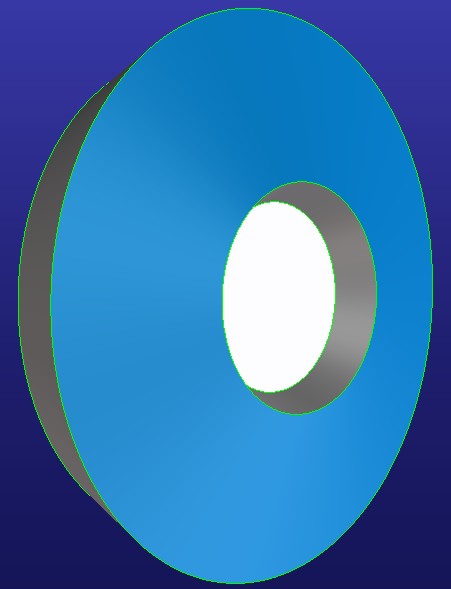

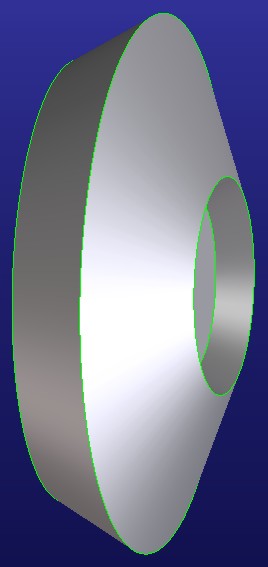

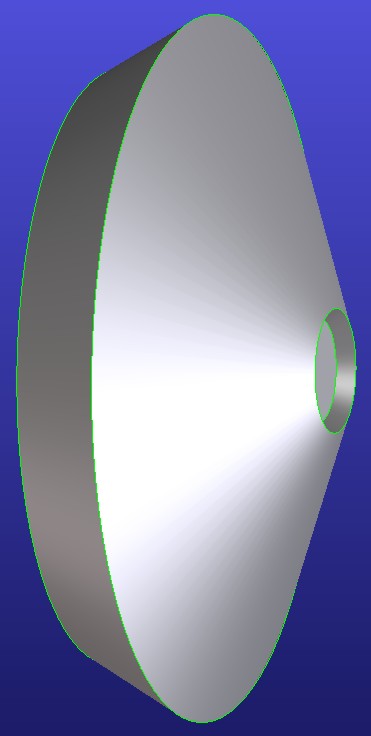

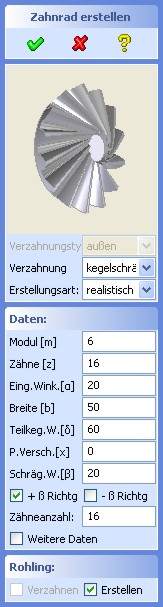

Rohling für Kegel-Schrägverzahnung

4. Erstellen realistisch eines Zahnrads

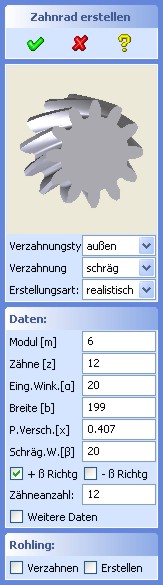

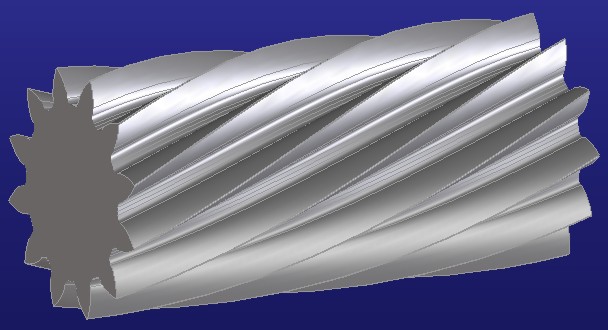

Schrägverzahnt

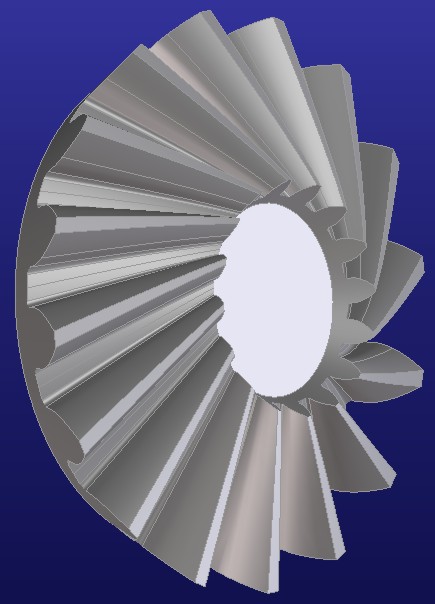

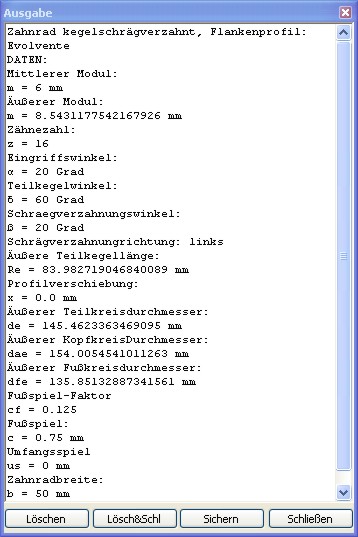

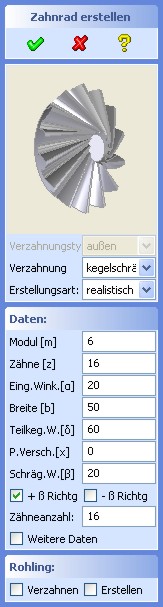

Kegelschrägverzahnt

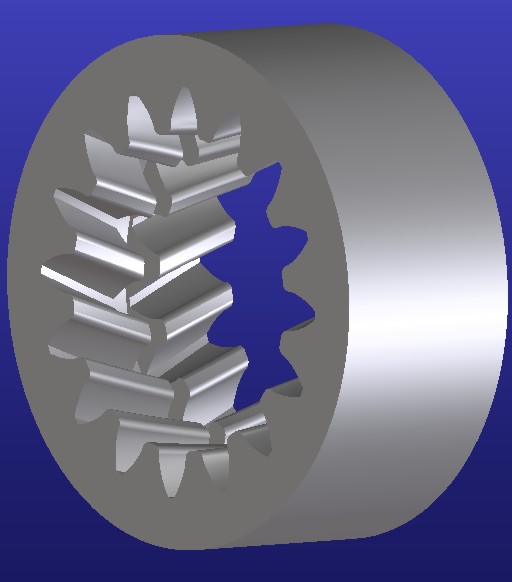

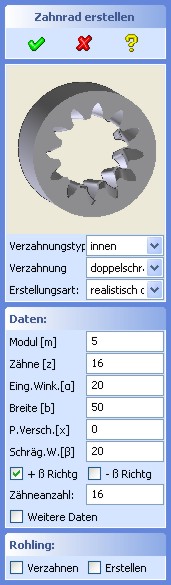

Innen schrägverzahnt

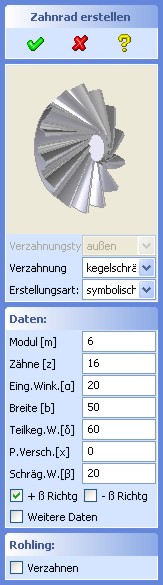

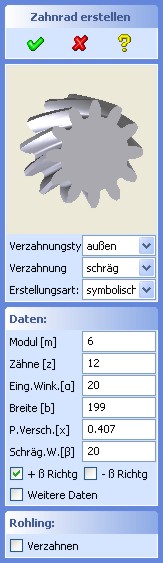

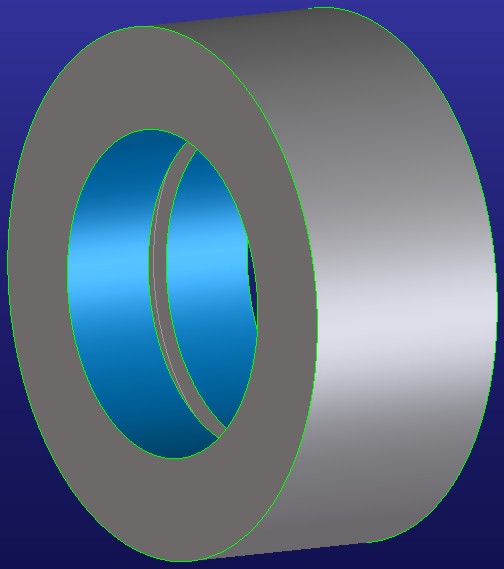

5. Erstellen symbolisch eines Zahnrads

Schrägverzahnt

Kegelschrägverzahnt

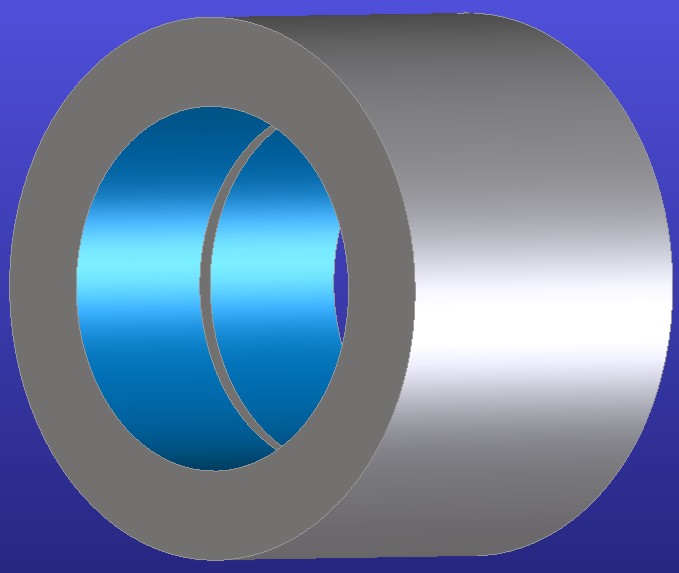

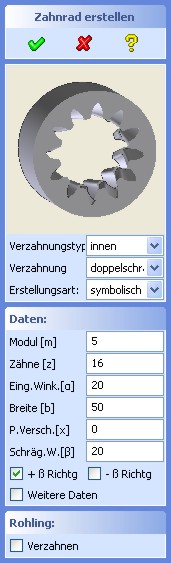

Innen doppelschrägverzahnt

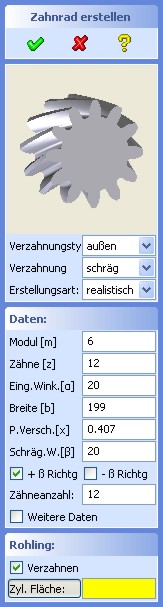

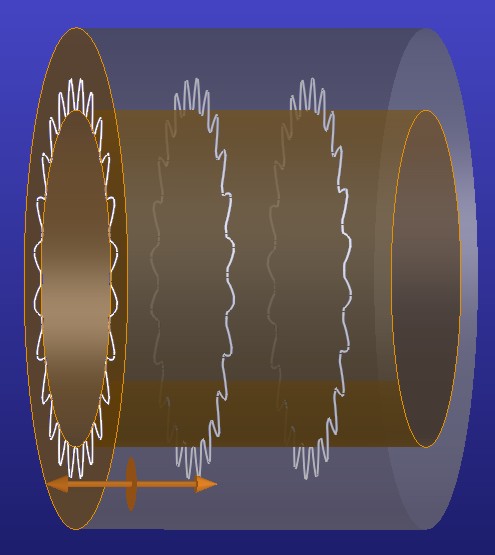

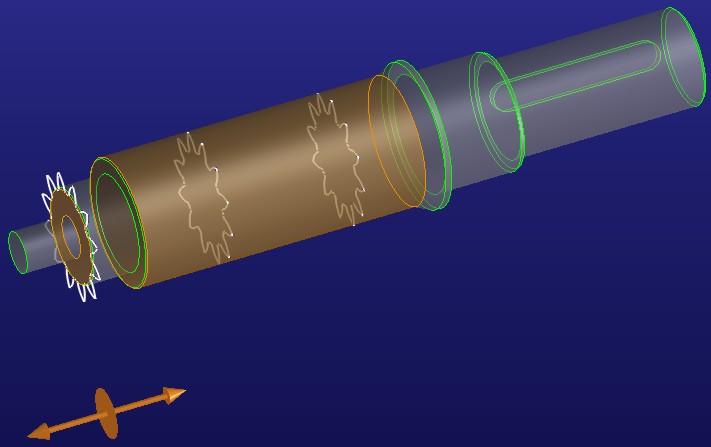

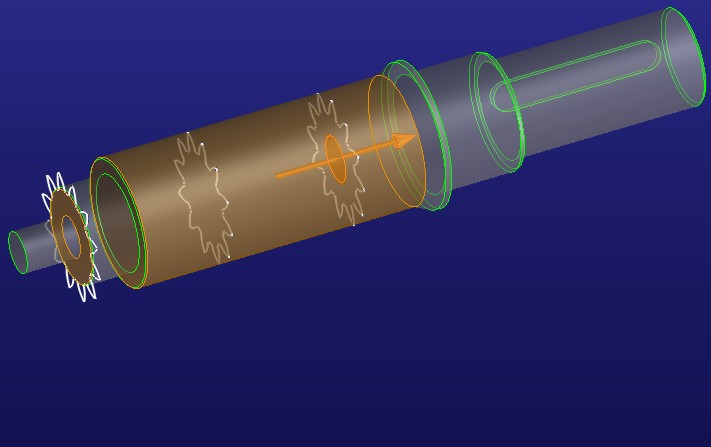

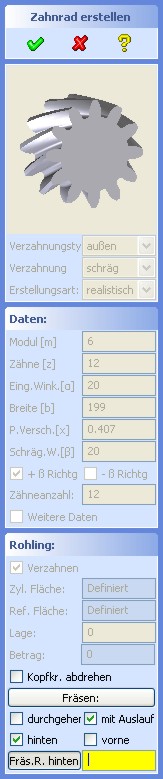

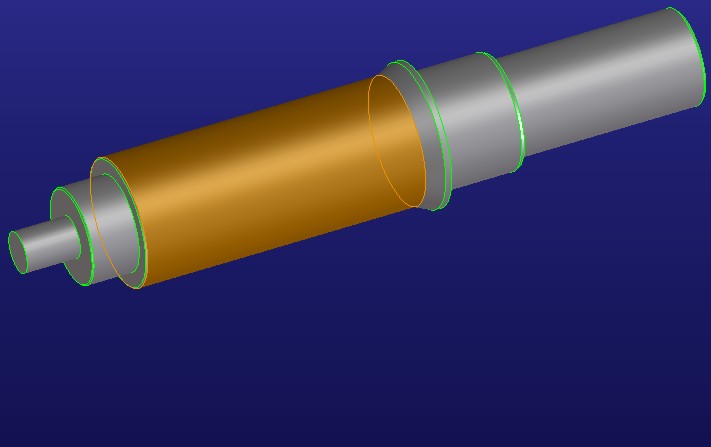

6. Verzahnen realistisch eines Zahnrads

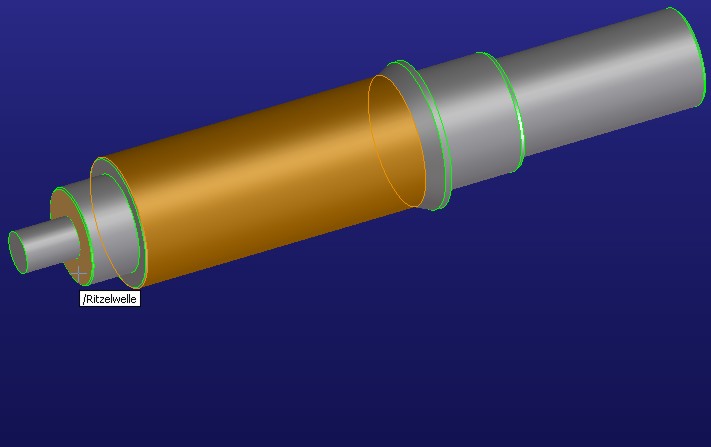

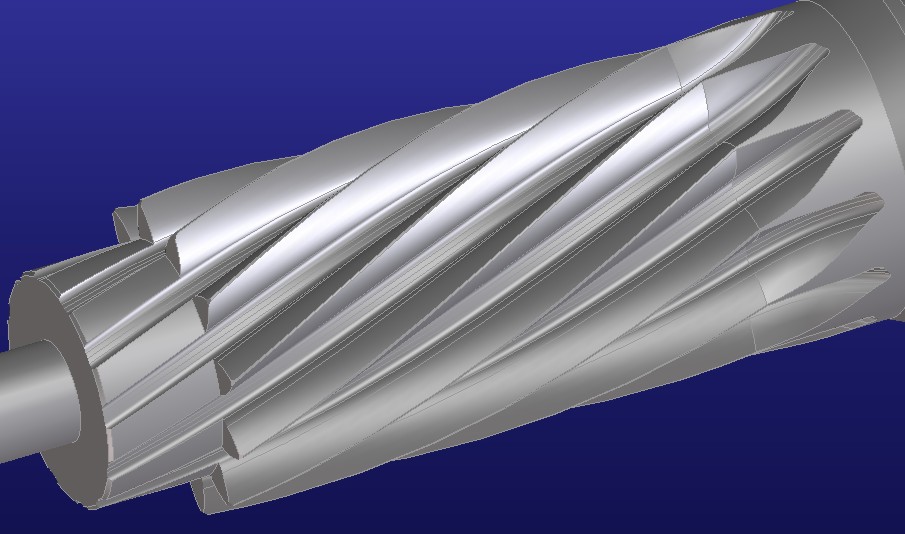

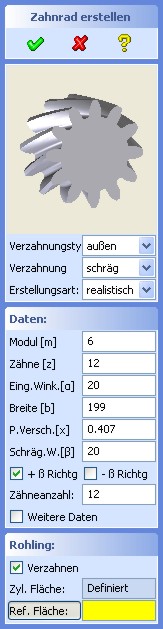

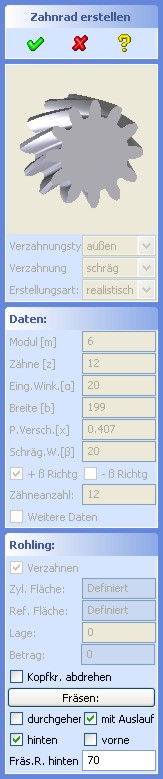

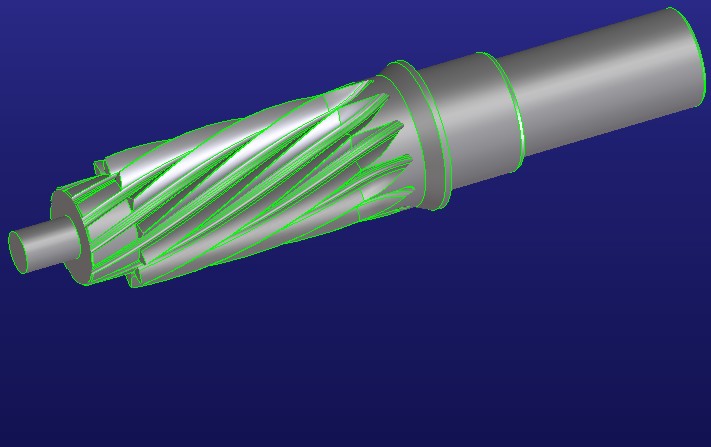

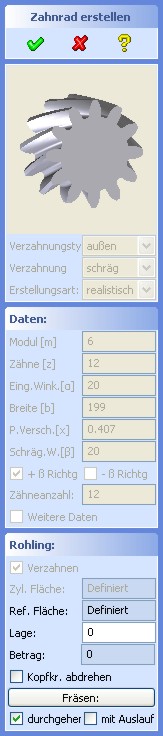

Schrägverzahnt

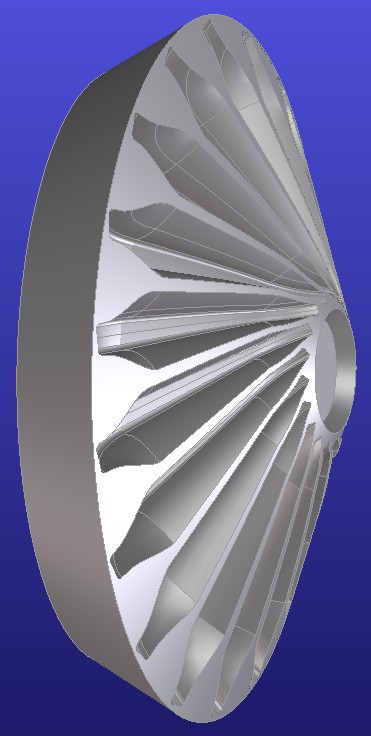

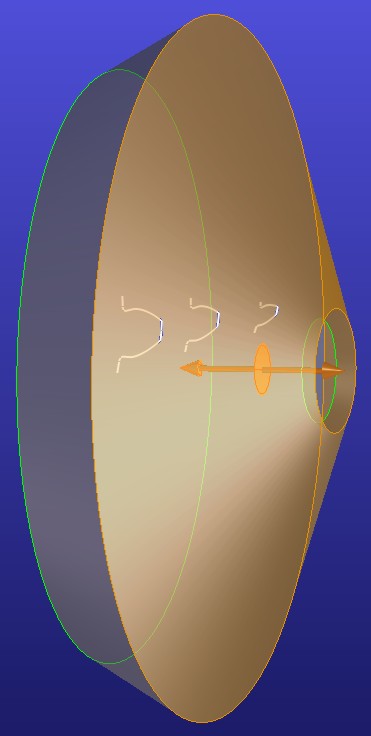

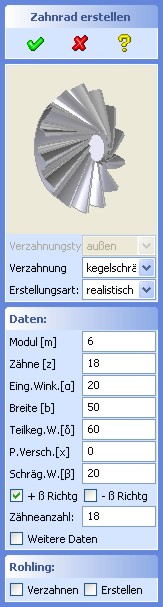

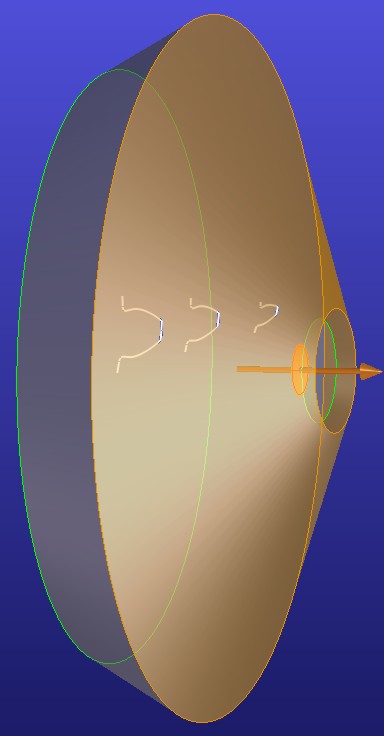

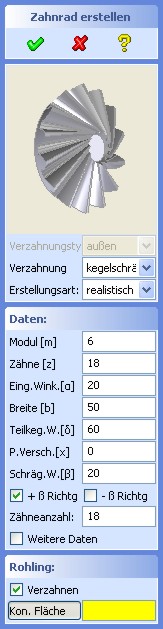

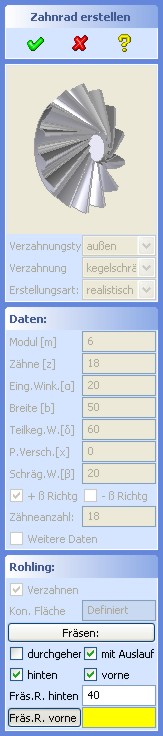

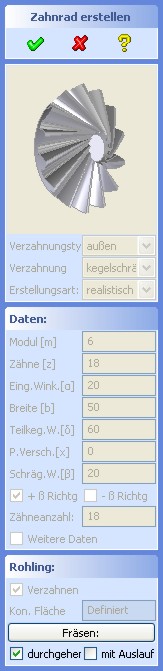

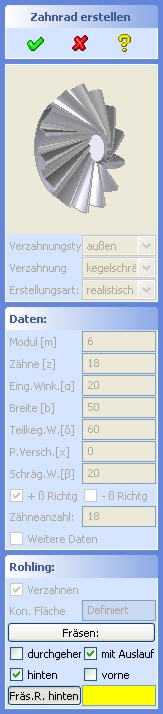

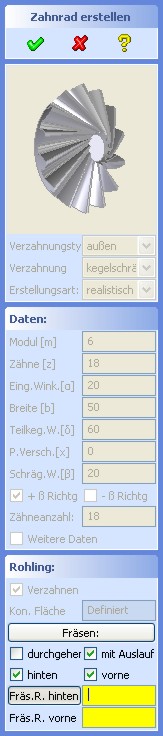

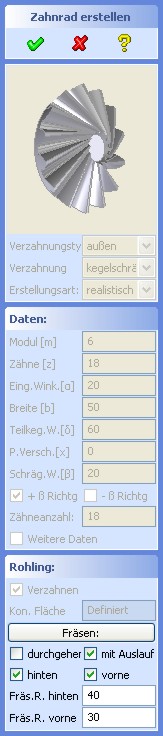

Kegelschrägverzahnt

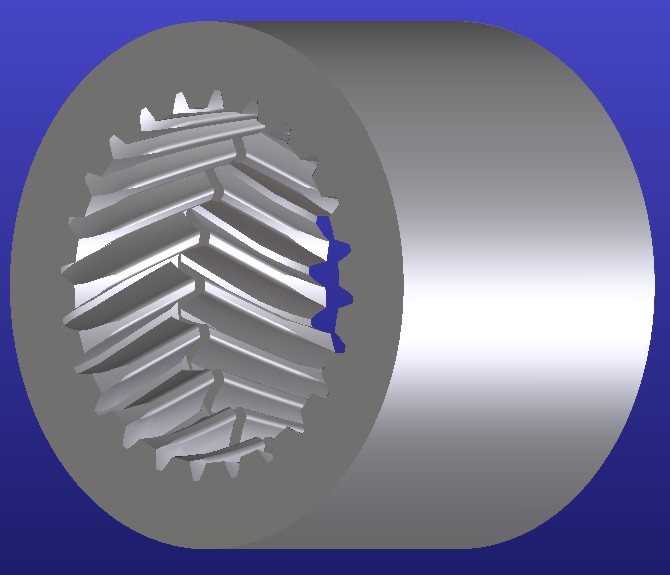

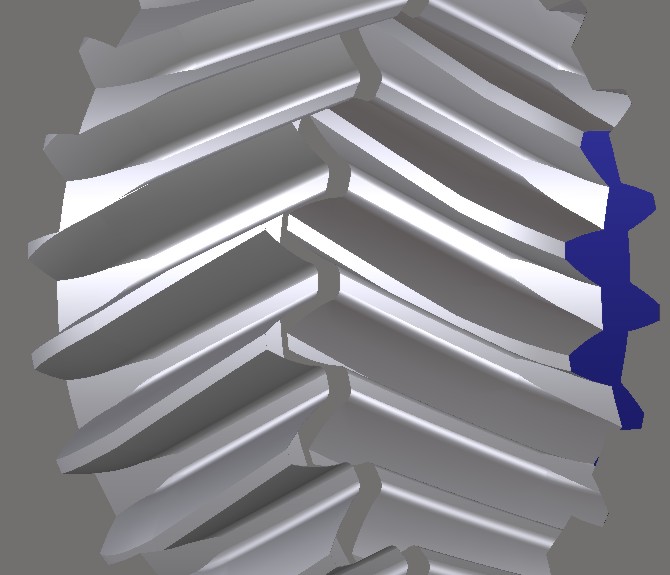

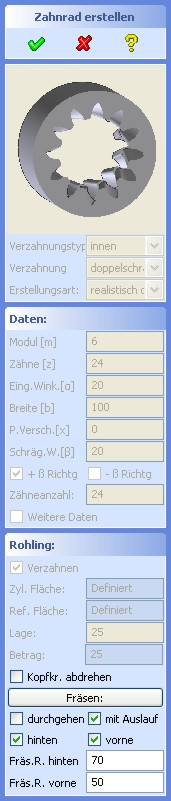

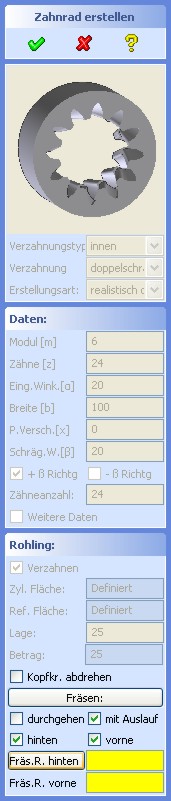

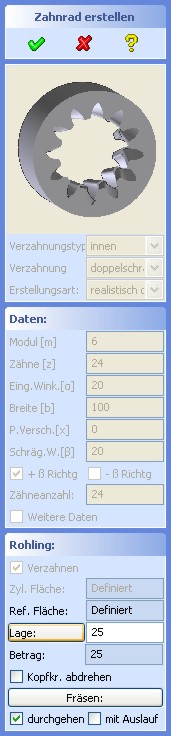

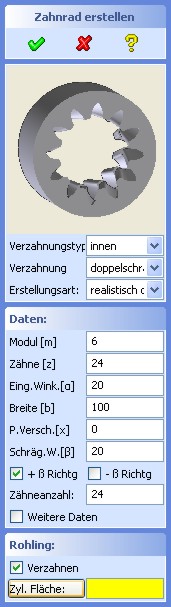

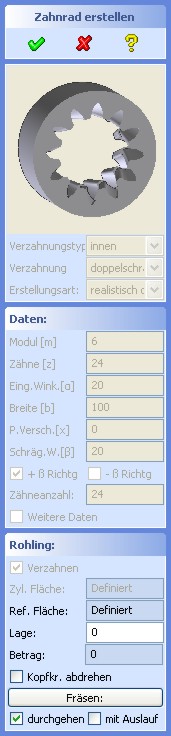

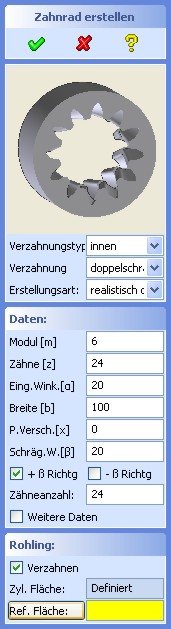

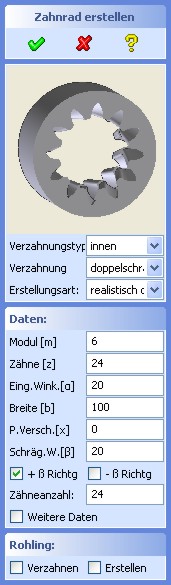

Innen doppelschrägverzahnt

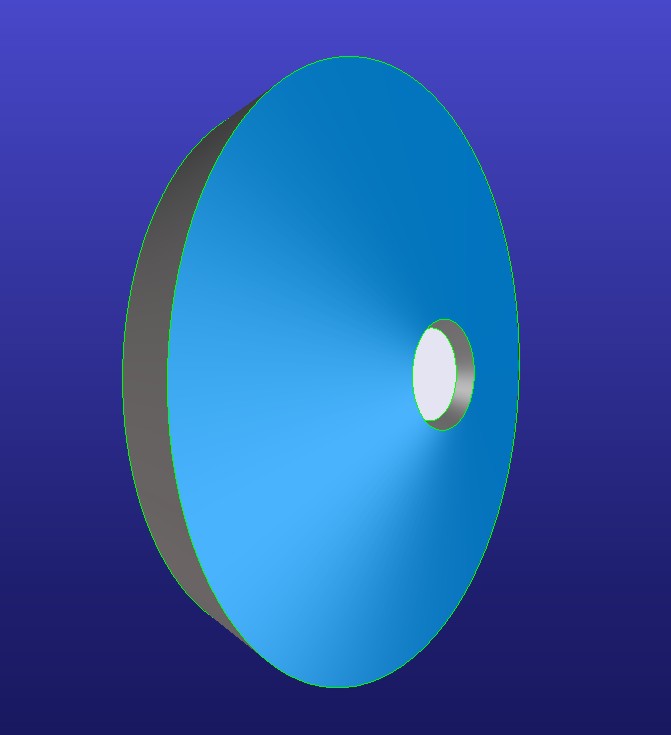

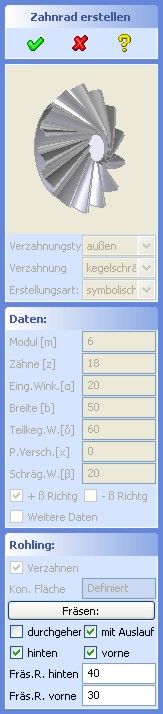

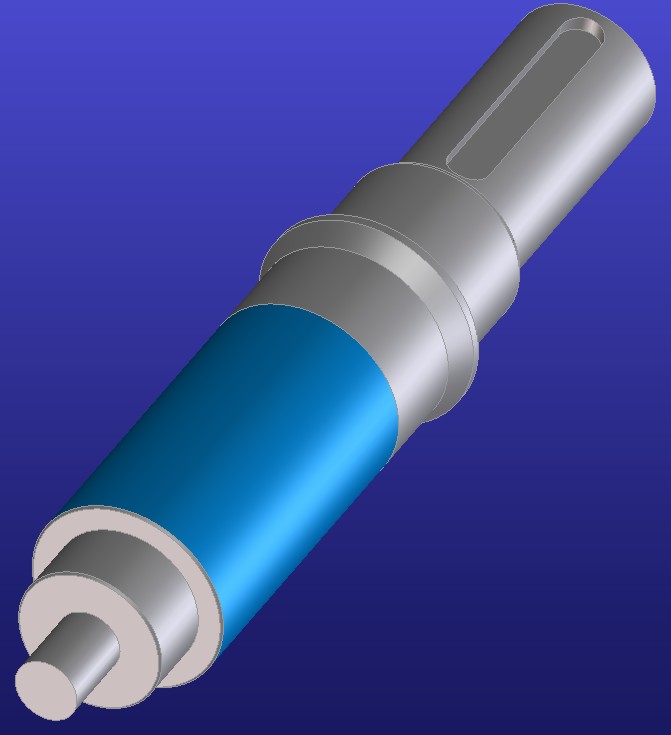

7. Verzahnen symbolisch eines Zahnrads

Das definieren der symbolischen Verzahnung ist ähnlich wie der realistischen,

siehe Punkt "6. Verzahnen realistisch eines Zahnrads"

Schrägverzahnt

Kegelschrägverzahnt

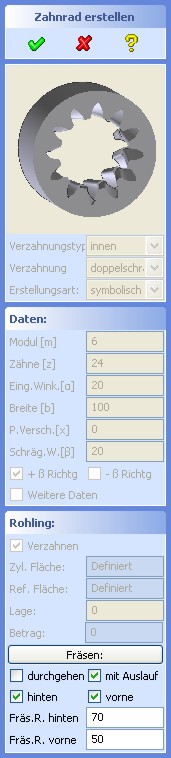

Innen doppelschrägverzahnt

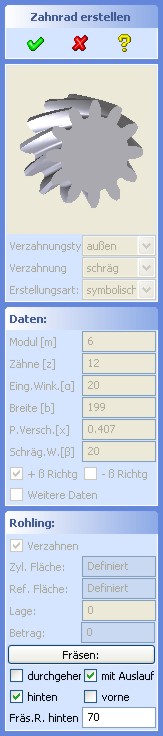

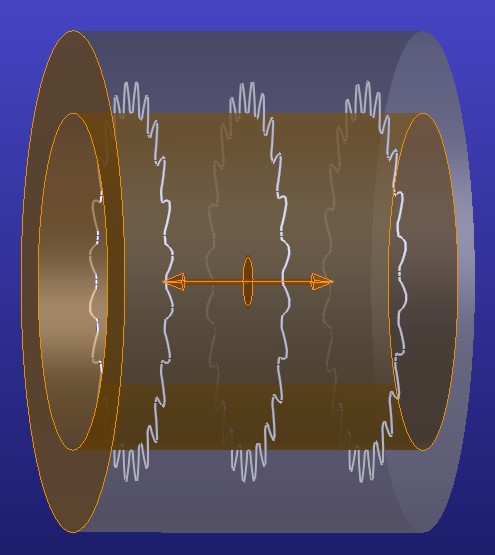

8. Verzahnen realistisch und symbolisch eines Zahnrads

Das definieren der realistischen und symbolischen Verzahnung ist ist in den folgenden Punkten ausführlich beschrieben:

"6. Verzahnen realistisch eines Zahnrads"

"7. Verzahnen symbolisch eines Zahnrads"

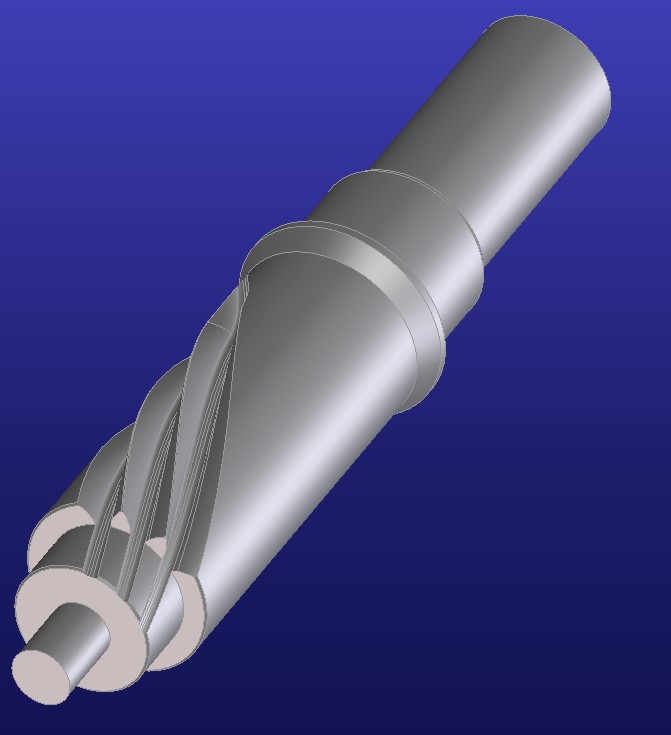

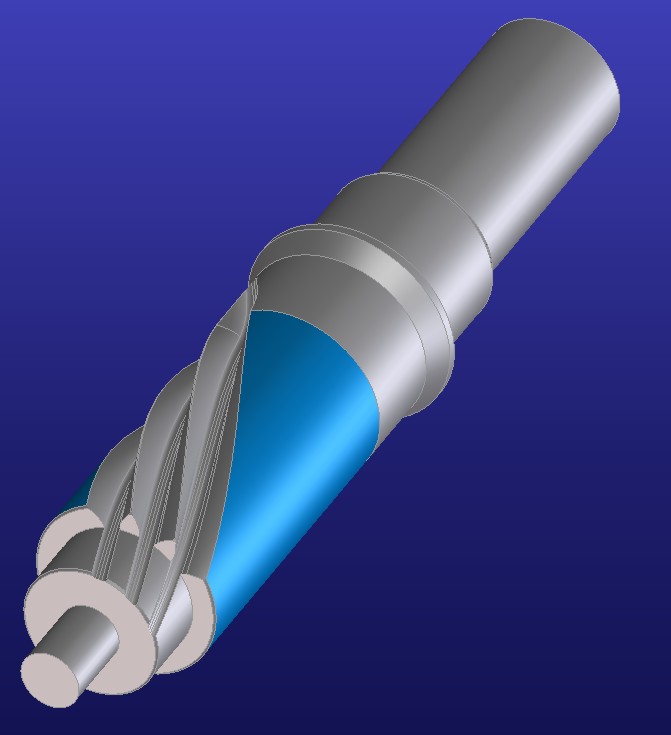

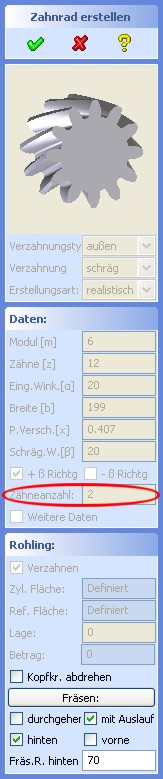

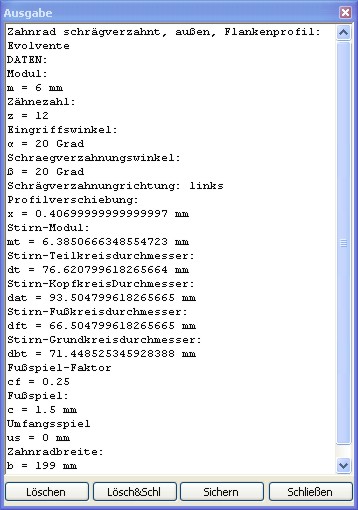

Schrägverzahnt als Beispiel
