"Material characteristic"

Mittels diese Moduls werden Teilen Werkstoffeigenschaften, wie Farbe und Dichte, hinzugefügt.

Die Farbe kann als Teilfarbe oder Teilfarbe und Flächenfarbe definiert werden.

Lakierte oder spannend bearbeiteten Flächen sowie Flächen von Features und Gewinden können gesondert und unterschiedlich dargestellt werden.

Alle in der Dokumentation dargestellten Inhalte sind nur Beispiele die mit diesem Modul ausgeliefert werden.

1. Dialog und Symbolleiste

2. Beispiel: Setzen der Eigenschaften eine Gußteils

2.1. Teil selektieren

2.2. Eigenschaften wählen

2.3. Teil-, Flächen-Farbe und Dichte setzen

2.4. Farbe der spannend bearbeiteten Fläche setzen

2.5. Ergebnis

2.6. Farbe der nicht spannend bearbeiteten Flächen setzen

2.7. Machining Features Farbe korrigieren

3. Eigenschaftstabelle

1. Dialog und Symbolleiste

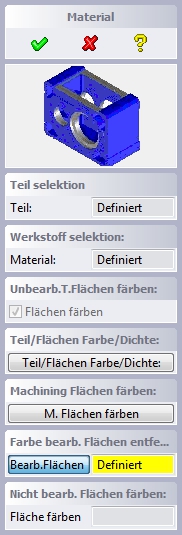

Werkzeugkiste       Symbolleiste        Dialog

2. Beispiel: Setzen der Eigenschaften eine Gußteils

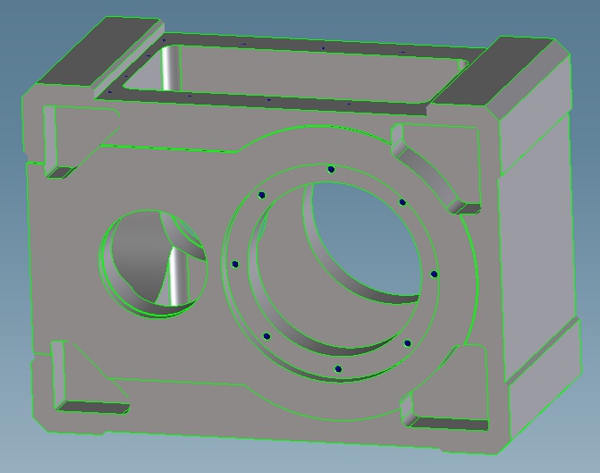

2.1. Teil selektieren

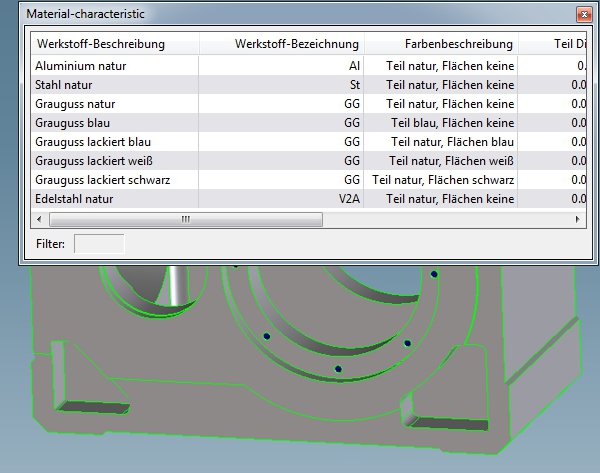

2.2. Eigenschaften wählen

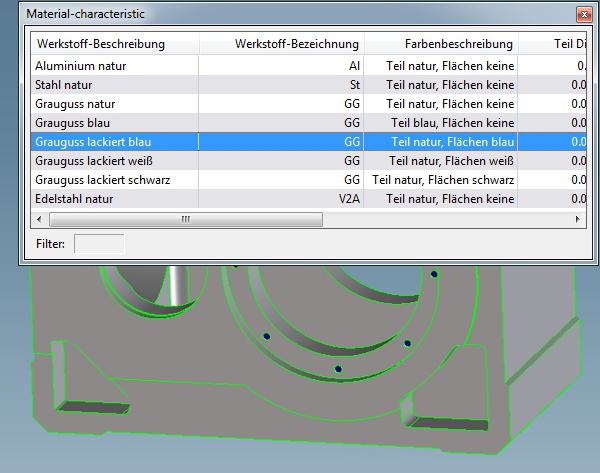

Zeile mit einfachen Mausklick markieren, danach mit Mausdoppelklick übernehmen

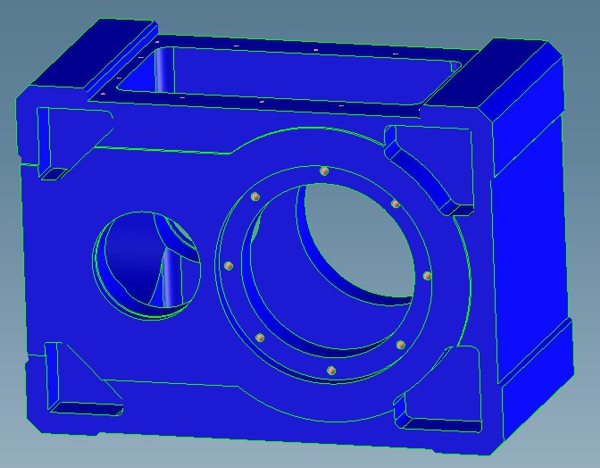

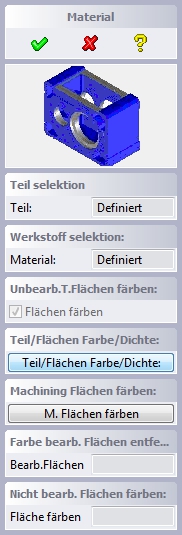

2.3. Teil-, Flächen-Farbe und Dichte setzen

Nach dem Betätigen des Buttons wird das Teil und alle Teilflächen gefärbt.

Sobald in der Konfiguration eingestellt, werden auch "Machining" wie sonstige Flächen sowie Gewindeflächen anders gefärbt.

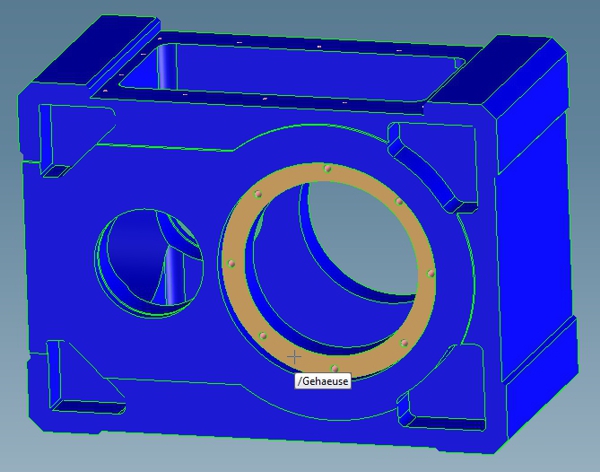

2.4. Farbe der spannend bearbeiteten Fläche setzen

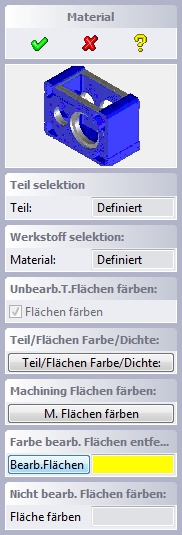

Jetzt können mittels des Buttons spannend bearbeiteten Flächen selektiert werden.

Die Farbe jeder selektierten Fläche wird sofort entfernt.

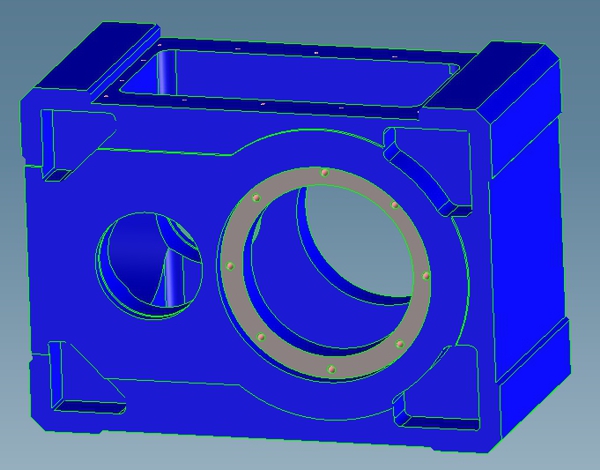

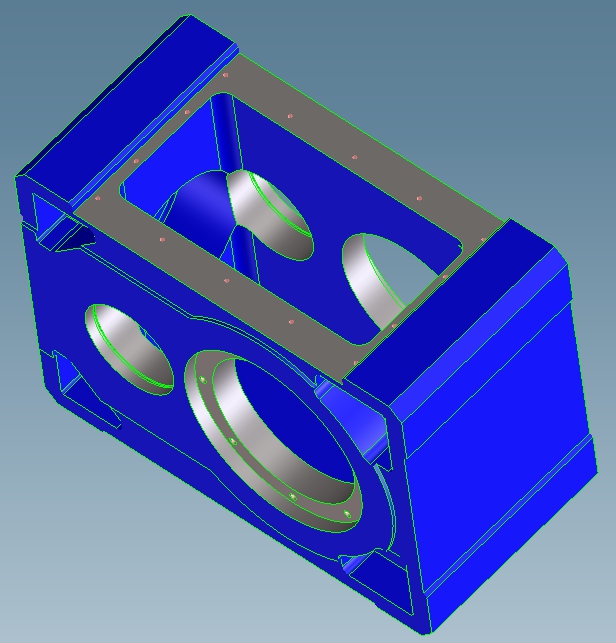

2.5. Ergebnis

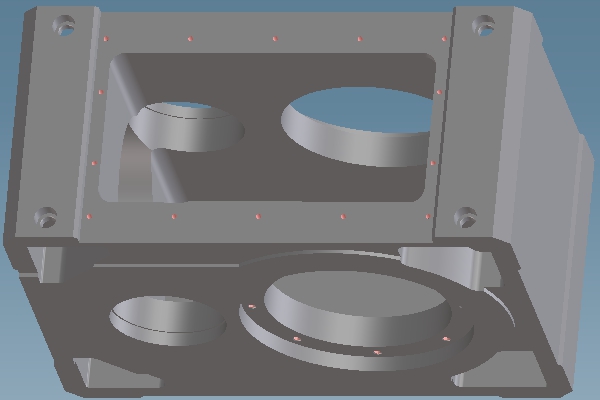

Danach sieht das Teil so realistisch aus.

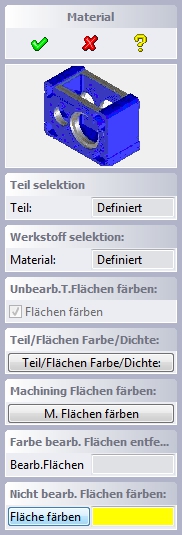

2.6. Farbe der nicht spannend bearbeiteten Flächen setzen

Die falsch deklarierten spannend bearbeiteten Flächen können mit dem Button gefärbt werden.

2.7. Machining Features Farbe korrigieren

Unabhängig von der Grunfunktionalität können unnütige bzw. nicht optimale färbung der Machining Features Flächen können mit dem Button korrigiert werden.

3. Eigenschaftstabelle

:Material-description       :Material-name          :Color-description            :Part-density  :Part-color          :Faces-color
"Werkstoff-Beschreibung"    "Werkstoff-Bezeichnung" "Farbenbeschreibung"          "Dichte g/qmm" "Teil Farbe"         "Flächen Farbe" :string                     :string                 :string                       :number        nil                  nil
:nil                        :nil                    :nil                          nil            nil                  nil
:right                      :right                  :right                        :right         :right               :right
"Aluminium natur"           "Al"                    "Teil natur, Flächen keine"   0.00270        0.8980,0.9177,0.9177 NIL
"Stahl natur"               "St"                    "Teil natur, Flächen keine"   0.00785        0.5765,0.5569,0.5490 NIL
"Grauguss natur"            "GG"                    "Teil natur, Flächen keine"   0.00785        0.5765,0.5569,0.5490 NIL
"Grauguss blau"             "GG"                    "Teil blau, Flächen keine"    0.00785        0.0,0.0,1.0          NIL
"Grauguss lackiert blau"    "GG"                    "Teil natur, Flächen blau"    0.00785        0.5765,0.5569,0.5490 0.0,0.0,1.0
"Grauguss lackiert weiß"    "GG"                    "Teil natur, Flächen weiß"    0.00785        0.5765,0.5569,0.5490 1.0,1.0,1.0
"Grauguss lackiert schwarz" "GG"                    "Teil natur, Flächen schwarz" 0.00785        0.5765,0.5569,0.5490 0.0,0.0,0.0
"Edelstahl natur"           "V2A"                   "Teil natur, Flächen keine"   0.00785        0.5765,0.5569,0.5490 NIL

Feste nicht nicht veräderbare Zeilen

:Material-description       :Material-name          :Color-description            :Part-density  :Part-color          :Faces-color
                                                                                                                                      :string                     :string                 :string                       :number        nil                  nil
:nil                        :nil                    :nil                          nil            nil                  nil

Veräderbare Zeilen

:right                      :right                  :right                        :right         :right               :right
"Aluminium natur"           "Al"                    "Teil natur, Flächen keine"   0.00270        0.8980,0.9177,0.9177 NIL
"Stahl natur"               "St"                    "Teil natur, Flächen keine"   0.00785        0.5765,0.5569,0.5490 NIL
"Grauguss natur"            "GG"                    "Teil natur, Flächen keine"   0.00785        0.5765,0.5569,0.5490 NIL
"Grauguss blau"             "GG"                    "Teil blau, Flächen keine"    0.00785        0.0,0.0,1.0          NIL
"Grauguss lackiert blau"    "GG"                    "Teil natur, Flächen blau"    0.00785        0.5765,0.5569,0.5490 0.0,0.0,1.0
"Grauguss lackiert weiß"    "GG"                    "Teil natur, Flächen weiß"    0.00785        0.5765,0.5569,0.5490 1.0,1.0,1.0
"Grauguss lackiert schwarz" "GG"                    "Teil natur, Flächen schwarz" 0.00785        0.5765,0.5569,0.5490 0.0,0.0,0.0
"Edelstahl natur"           "V2A"                   "Teil natur, Flächen keine"   0.00785        0.5765,0.5569,0.5490 NIL
